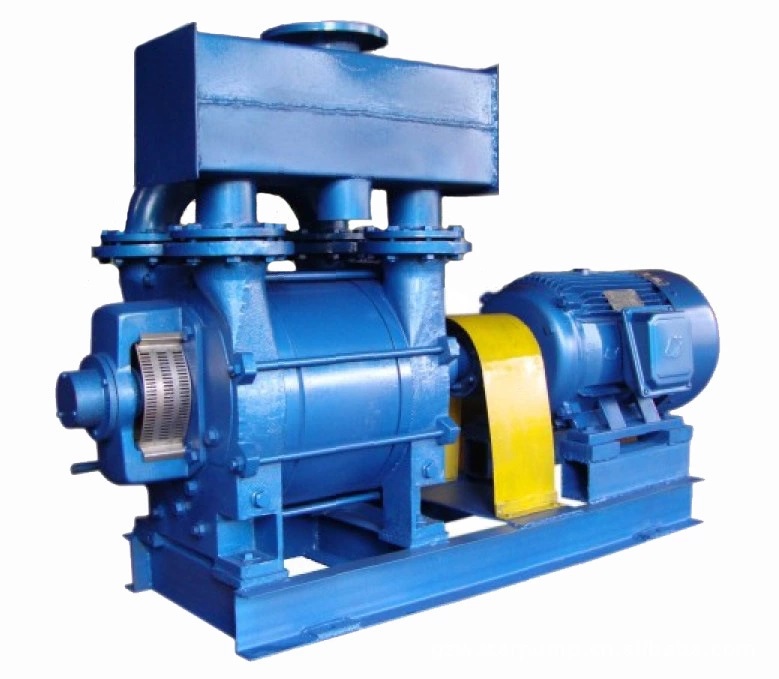

2BE1水环式真空泵

BE1水环式真空泵"

2BE1水环式真空泵采用单级单作用结构形式,通常用于抽咽不含固体颗粒,不溶于或微溶于工作液的气体。泵一般以水作为工作液。 2BE1 水环式真空泵具有抽气量大、结构简单、

电源电压:3-380V/50Hz

极限压力:-0.098MPa(330KPa)

功率范围:5.5-55KW

主要材质:不锈钢、球磨铸铁、45#钢

典型用途:用于电力、石化、煤炭、造纸、烟草、食品、纺织、冶金及制药行业等用作真空脱水、真空干燥、真空过滤和压送气体

  产品概述

  2BE1 水环式真空泵采用单级单作用结构形式,通常用于抽咽不含固体颗粒,不溶于或微溶于工作液的气体。泵一般以水作为工作液。

  2BE1 水环式真空泵具有抽气量大、结构简单、运行可靠、高效节能等优点,广泛用于电力、石化、煤炭、造纸、烟草、食品、纺织、冶金及制药行业等用作真空脱水、真空干燥、真空过滤和压送气体。

  产品结构原理图

  2BE1水环式真空泵由泵体、叶轮、轴、侧盖、分配器等零件构成,侧盖与分配器分开,泵体为椭圆形,叶轮结构分铸造和焊接两种,并装有自动排水阀,轴封采用填料密封或机械密封,轴上装有轴套。对于2BE130-2BE170的水环式真空泵,排气管的联接方式根据需要,采用侧面接管或顶上接管。

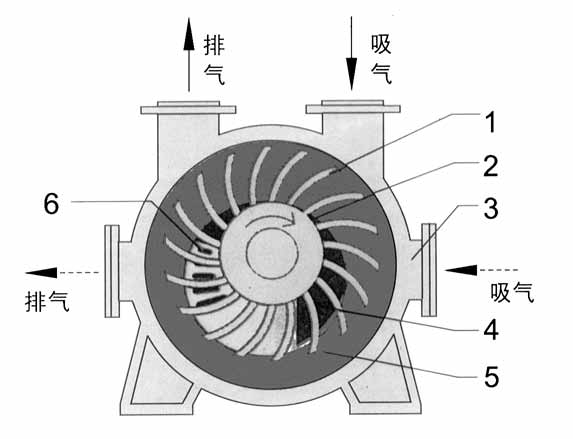

2BE1水环式真空泵结构图

  如上图:1.叶轮 2.轮毂 3.泵体 4.吸气口 5.液环 6.柔性排气口

2BE1水环式真空泵内部结构图

  如上图:1. 泵体 2.叶轮 3. 泵轴 4. 前侧盖 5. 后侧盖 6. 前分配板 7. 后分配板 8.阀板部件 9. 轴封部件 10.前轴承部件 11.后轴承部件

  工作原理

  叶轮偏心地安装在接近圆形的泵体内,当叶轮旋转时,液体受离心力作用在泵体内壁形成一个旋转的液环。在两相领叶片,叶轮轮毂和液环内表面之间形成密闭的气腔。在吸气区,密闭气腔体积逐渐增大,其内部压力下降,气体从吸气口吸入;在排气区,密闭气腔体积逐渐减小,其内部压力上升,气体被压缩,从排气口排出;该过程反复连续进行,达到抽送气体的目的。

  应用领域

  电力行业冷凝器抽真空、真空吸水、烟气脱硫、飞灰输送、真空排气

  石油化工气体回收、瓦斯排放、原油真空蒸馏、聚酯生产、PVC生产

  造纸业粗浆洗浆机、石灰泥浆过滤、沉淀物过滤、真空脱水、真空压榨、伏辊

  采矿业真空过滤、废气回收、瓦斯排放、沼气回收

  制药业真空干燥、真空蒸馏、物料加注或转移、真空晶华、真空汽化

  木材加工真空吸附、木材干燥、木材保存、原木浸渍

  食品饮料纯净水除气、食用油除臭、真空杀菌、湿滑、真空蒸发、真空包装

  医疗器械蒸汽灭菌、中央真空系统

  其他行业真空吸附、实验室抽真空、臭氧生产、真空挤奶等

  引进国内外先进技术,气量大、效率高(2BE1系列真空泵工作效率高达60%-70%,SK、2SK、SZ系列真空泵效率约为30-40%)、低噪音。

  轴承全部采用原装进口轴承,保证了叶轮精确定位及运转过程中的高稳定性。

  叶轮材质全部采用球墨铸铁铸造或钢板焊接,充分保证了叶轮在各种恶劣工况下的稳定性,且大大提高了泵的使用寿命。

  泵体全部采用优质钢板制作,提高了使用寿命。

  轴套作为最易损坏的零件,本公司全部采用高铬不锈钢制作,比普通材质寿命提高了5倍。

  联轴器(直联传动)采用标准高强度弹性联轴器,弹性元件采用聚氨酯材质,运行稳定可靠,使用寿命长。

  皮带轮(皮带传动)采用标准高精度锥套皮带轮,运行可靠,皮带寿命长,拆卸方便。

  独特的上置式气水分离器既节约空间又降低了噪声。

  机械密封选用高强度陶瓷合金,确保了泵在长时间运行过程中无泄漏。

  泵体内壁型线采用近似椭圆的型线以保证最佳的抽气效果。

  过流部件可全部采用SUS304/316不锈钢制造,用于具有吸酸碱腐蚀性或卫生等级较高的场合抽真空

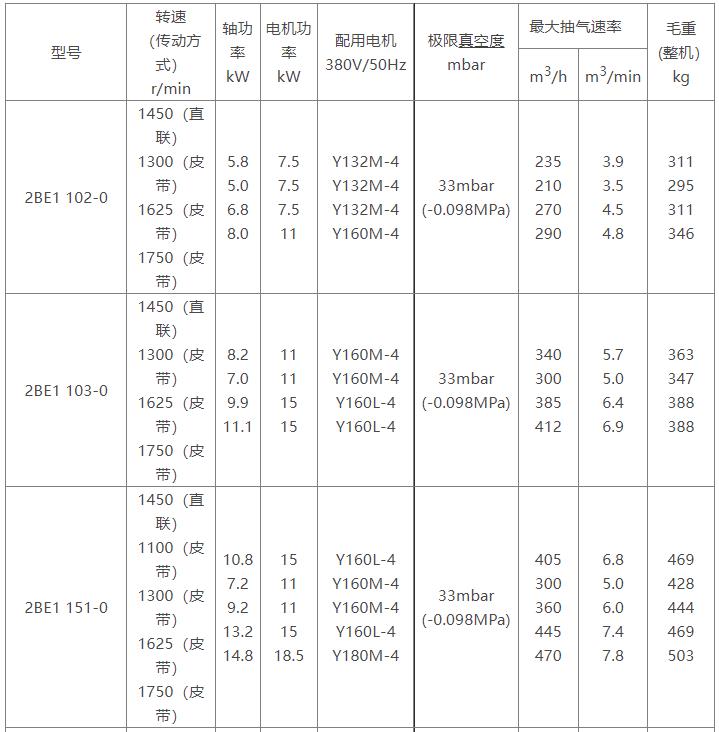

2BE1水环式真空泵参数表

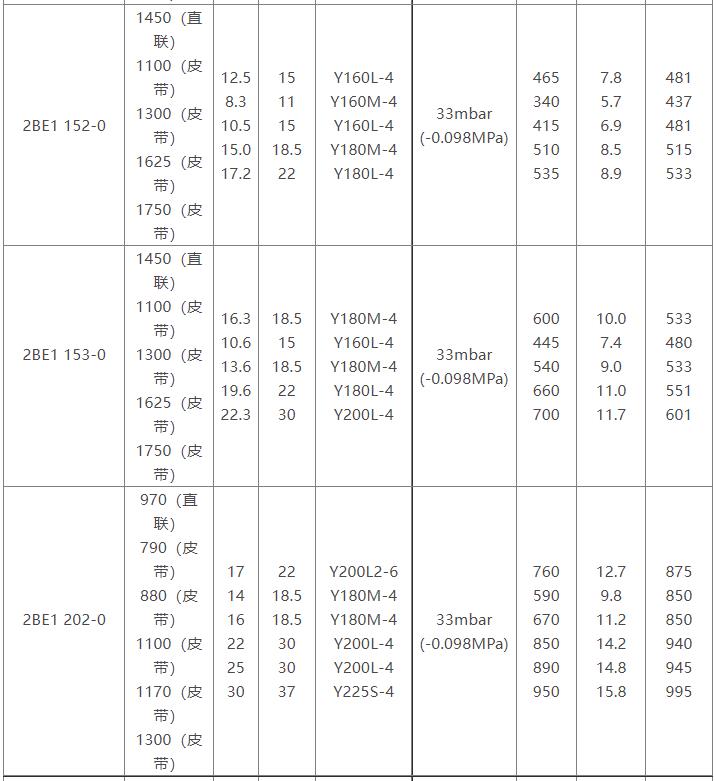

2BE1水环式真空泵参数表
